Rozvodna
Rozvodna je místo napojení přenosové soustavy na soustavu distribuční, kde dochází k transformaci hladin velmi vysokého napětí na hladiny vysokého napětí. Na vysokém napětí je distribuce rozvětvena pro oddělení distribuce elektřiny do určitých oblastí.
Spínací stanice
Nedochází zde k transformaci napětí, pouze se zde distribuční síť vysokého napětí dále rozvětvuje.
Popis situace
Vzdálené řízení rozvoden a spínacích stanic bylo a je ve většině distribučních společností jednou z priorit. Rozvodna je uzlovým a nejdůležitějším prvkem distribuce a její případný výpadek zásadně ovlivňuje velkou část distribuční sítě v dané lokalitě. Proto je velmi důležité nejen závadu odpojit a ochránit tak danou část vedení před zničením, ale také co nejrychleji identifikovat postižené vedení a pokud možno co nejpřesněji určit i místo poruchy, aby servisní tým mohl v co nejkratším čase závadu odstranit.
Naše řešení
Řešení ELVAC RTU
Systémy ELVAC RTU v rozvodnách jsou používány pro:
- Sběr digitálních signálů z mnoha kontaktů různých vypínačů, zemnicích nožů a jiných technologických alarmů.
- Ovládání vypínacích prvků, k přepínání odboček traf pro korekce napětí ve vedeních a v případě výpadku napětí na VN k přepínání na záložní trasu (sběrnici).
- Měření napětí, proudů a z nich odvozených veličin (výkony, účiníky atd.), probíhá většinou buďto prostřednictvím stahování těchto dat z ochran, které tyto informace potřebují k vlastní funkci, nebo lze tyto veličiny přímo měřit pomocí měřicích transformátorů a odvozené veličiny vypočítat.
- Sběr dat z mnoha různých zařízení na rozvodnách.
Výhody použití ELVAC RTU

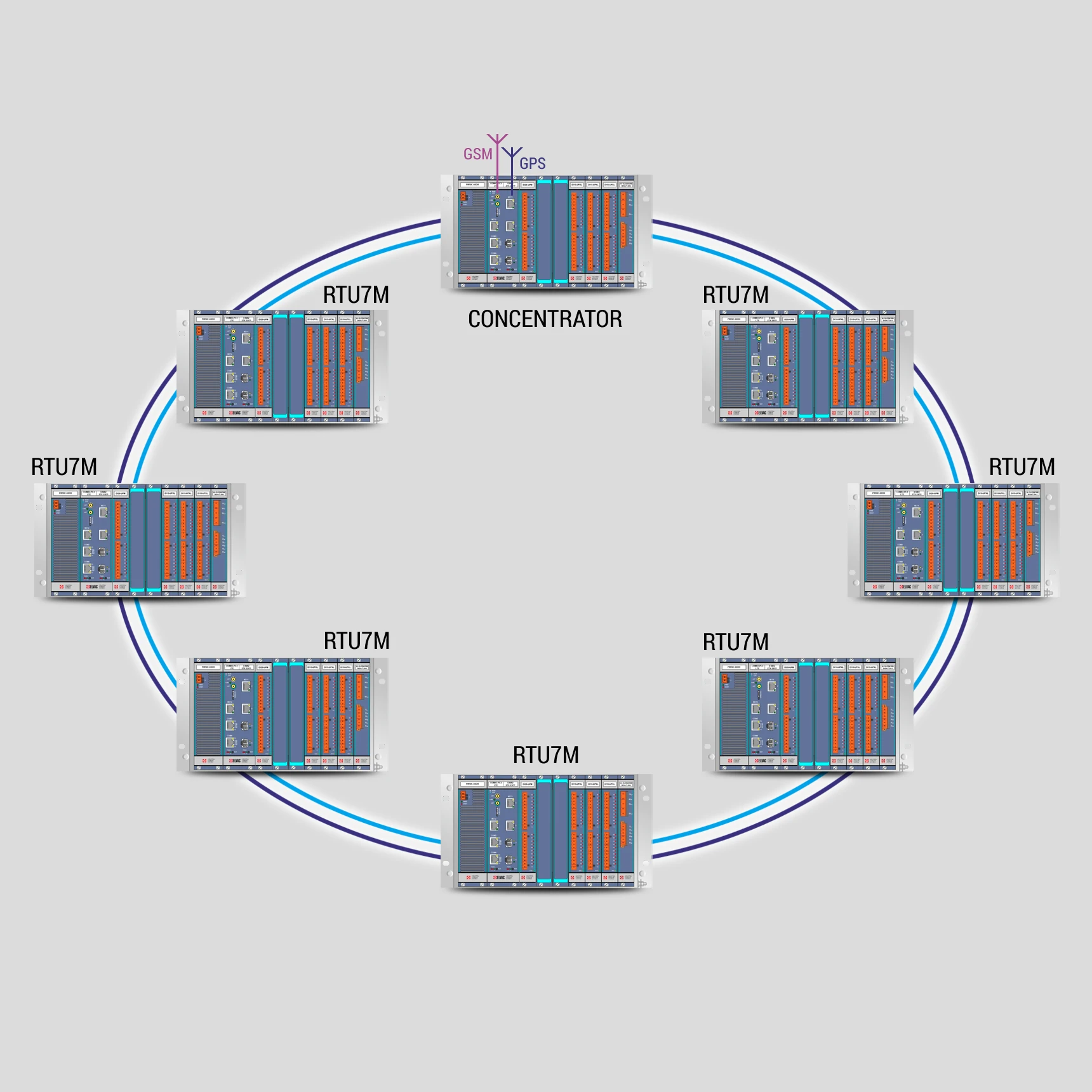

- Možnost centralizovaného i decentralizovaného systému se zálohovanou komunikací pomocí optického ringu.
- Podpora mnoha protokolů a rozhraní, vhodné jak pro nové instalace, tak pro retrofity.
- Podpora hlavní a záložní komunikace do SCADA.
- Funkce datového koncentrátoru.
- Integrace ochranných funkcí v RTU pro úroveň vysokého napětí – RTU lze používat přímo jako ochranu na těchto hladinách, přičemž jedno RTU tak může nahradit až 4 ochrany.
- Možnost využití automatizačních funkcí, jako např. automatický záskok (přepínání na záložní linie při výpadku jedné z nich).
- Integrované HMI rozhraní – snadná vizualizace řízené technologie.
- Možnost použití vlastního zálohování napájení pomocí baterií – RTU přímo dobíjí a neustále kontroluje stav baterií.
